Czujnik położenia części metalowych MCPM

Czujnik położenia elementów metalowych typu MCPM przeznaczony jest do kontroli położenia elementów metalowych maszyn i urządzeń. MCPM w swojej zasadzie działania stanowi łącznik półprzewodnikowy reagujący na obecność elementu metalowego. MCPM na wyjściu posiada dwa zestyki przełączne przekaźnika poprzez które może zostać podłączony bezpośrednio do dwóch niezależnych obwodów (np. sterowniczego i sygnalizacyjnego) o napięciu znamionowym nie przekraczającym 250 V. Napięcie zasilania czujnika wynosi 24 VAC. Napięcie to powinno pochodzić ze źródła napięcia SELV. Obwód zasilania MCPM powinien być zabezpieczony przed skutkami zwarć oraz obniżenia stanu izolacji



Pliki do pobrania:

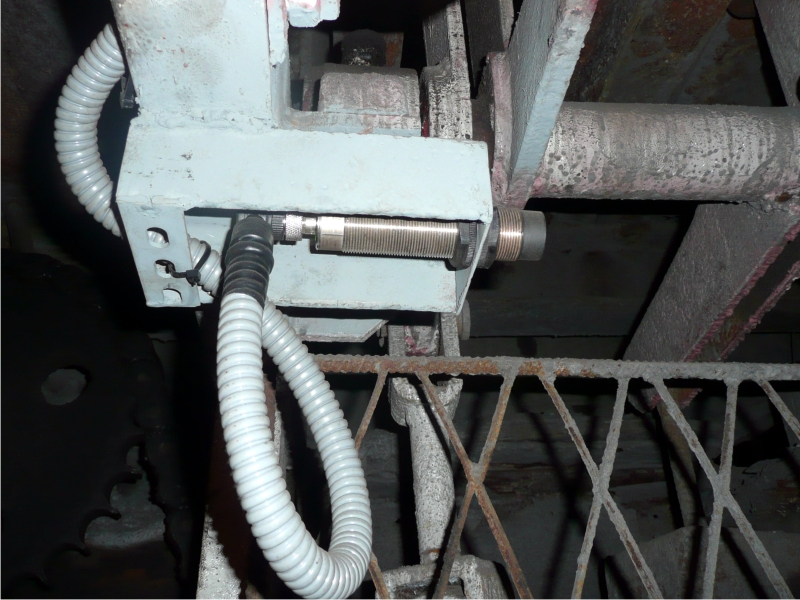

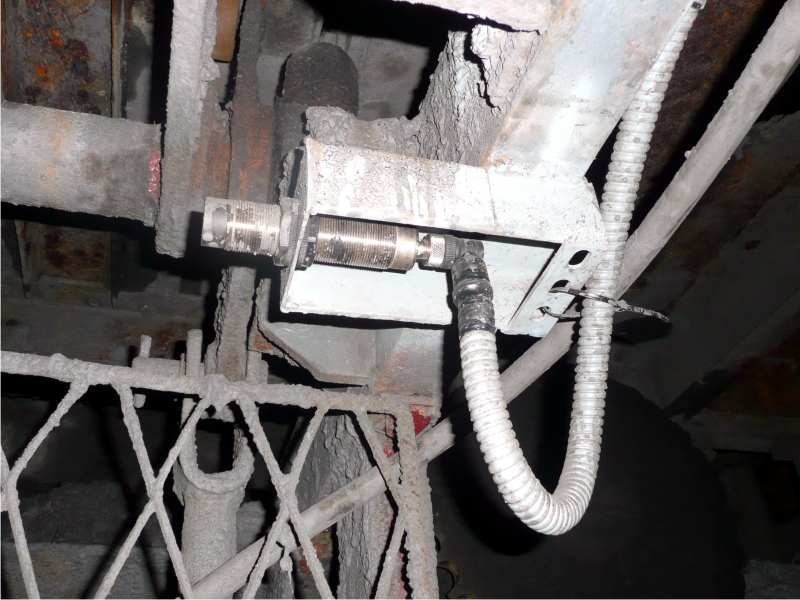

Zdjęcia:
