Ogniszczelny zespół stycznikowy - OZS

Ognioszczelny zestaw stycznikowy typu OZS przeznaczony jest do sterowania,
zasilania i zabezpieczenia elektrycznych napędów silnikowych układu hydromechanicznego
czyszczenia osadników dołowych. Zestaw przeznaczony jest do pracy w wyrobiskach
"a", "b" i "c" zagrożenia wybuchem metanu oraz klasy A i B zagrożenia wybuchem
pyłu węglowego.
Zestaw przystosowany jest do zasilania napięciem przemiennym 500 V z sieci IT.
System zabezpieczenia odpływów zapewnia ochronę silników trójfazowych przed
skutkami zwarć, przeciążeń oraz w przypadku zadziałania ich indywidualnych zabezpieczeń
termicznych (bimetale zabudowane w silnikach). Dodatkowo na każdym z odpływów

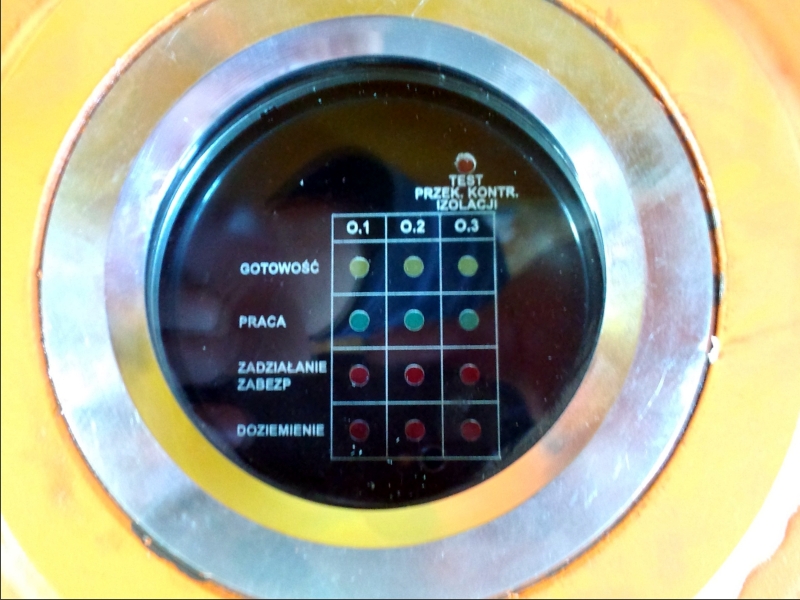

kontrolowana jest wyprzedzająco rezystancja izolacji torów głównych w celu zabezpieczenia
przed podaniem napięcia na uszkodzony odcinek sieci energetycznej.



Pliki do pobrania:

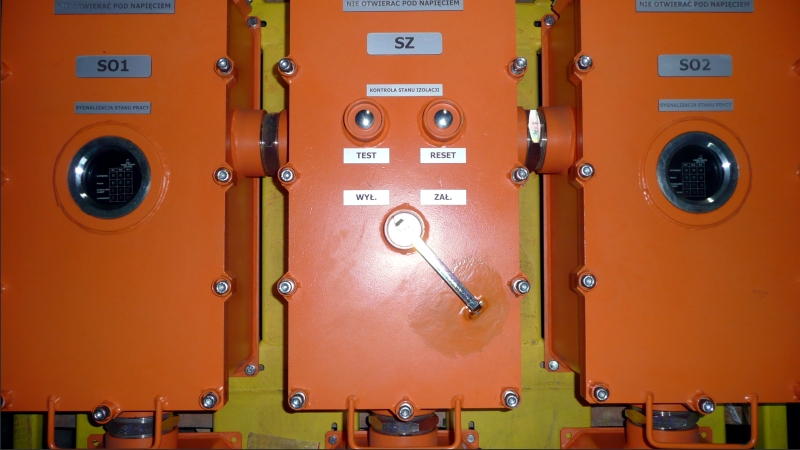

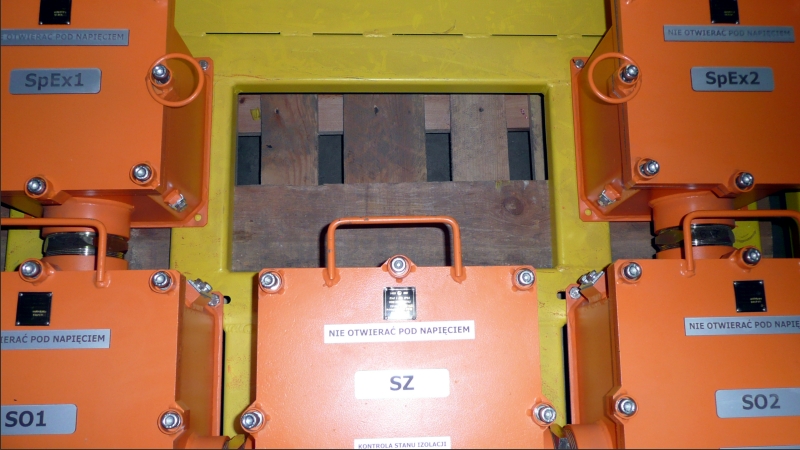

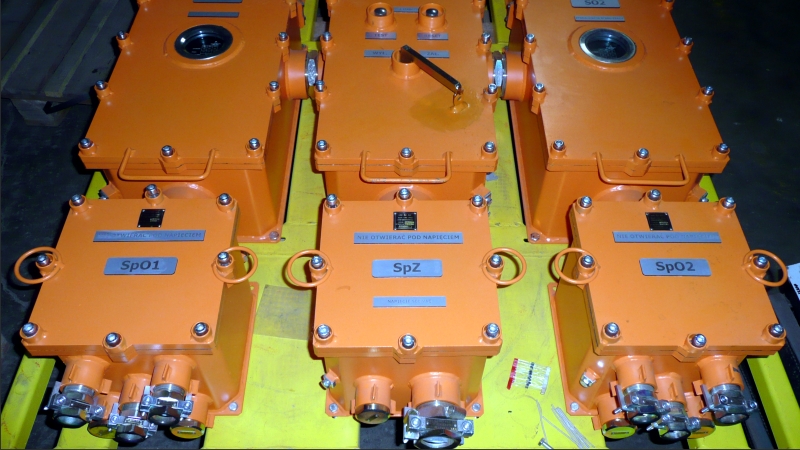

Zdjęcia:
