SRS

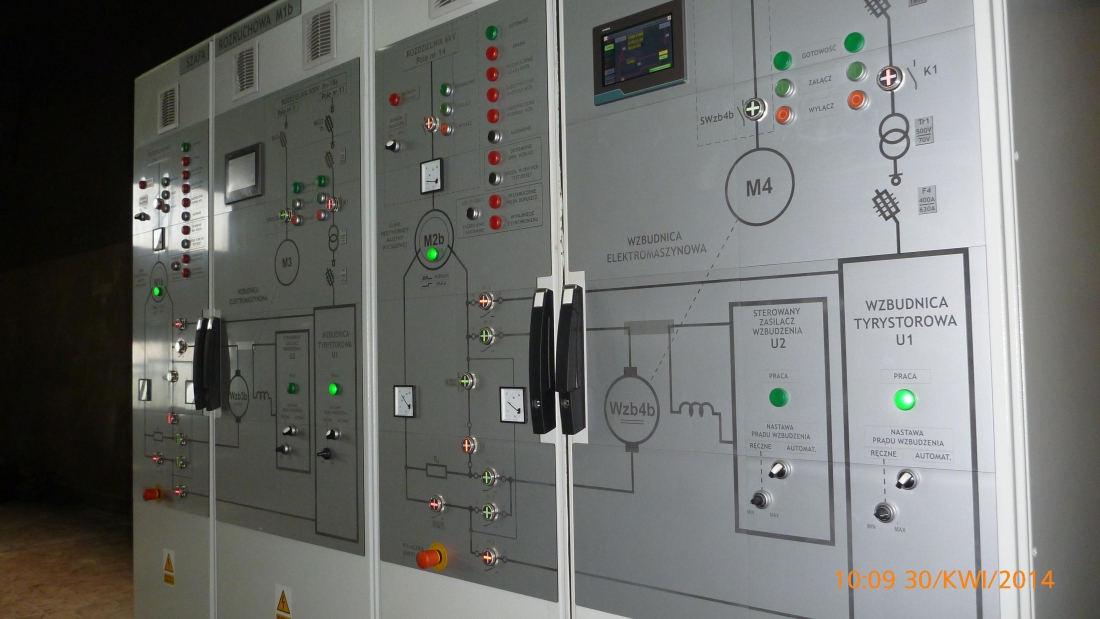

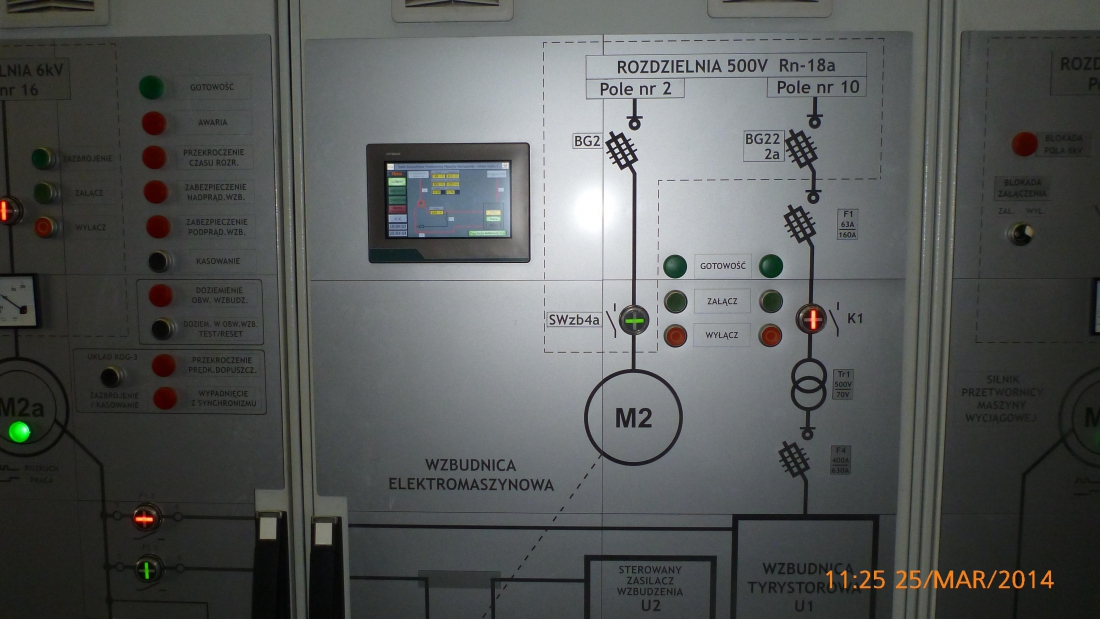

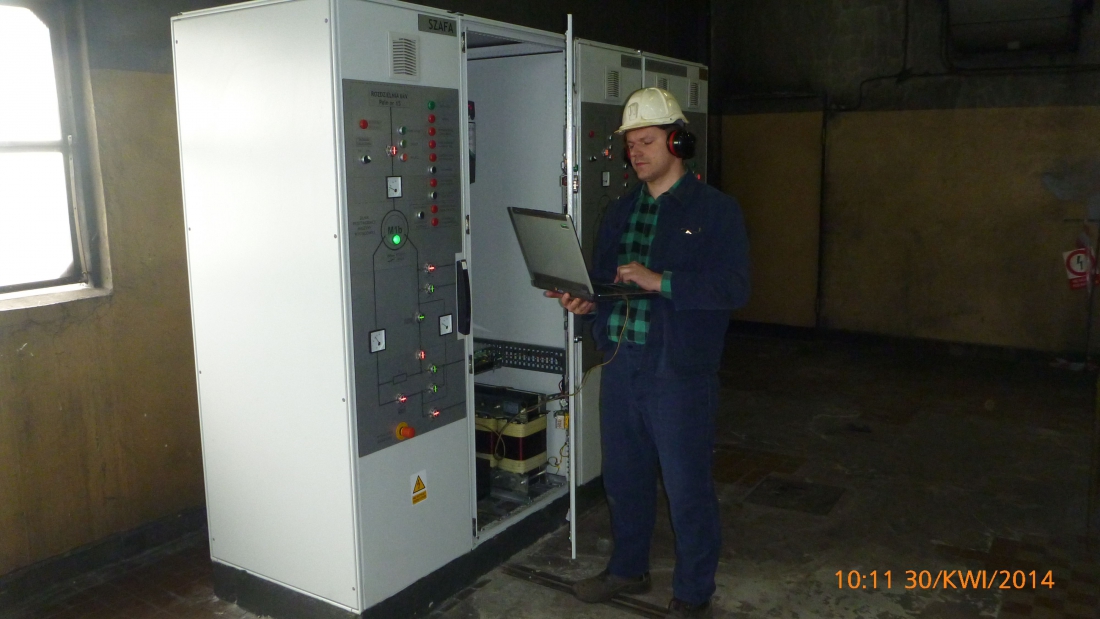

Szafa rozruchowa silnika synchronicznego typu SRS przeznaczona jest do sterowania rozruchem asynchronicznym i do nadzoru nad pracą silnika synchronicznego 6 kV przetwornicy maszyny wyciągowej.

Rozruch silnika synchronicznego odbywa się w sposób bezpośredni, bez ograniczenia prądu rozruchowego z wtrąceniem rezystora rozruchowego Rr w obwód uzwojenia wzbudzenia.

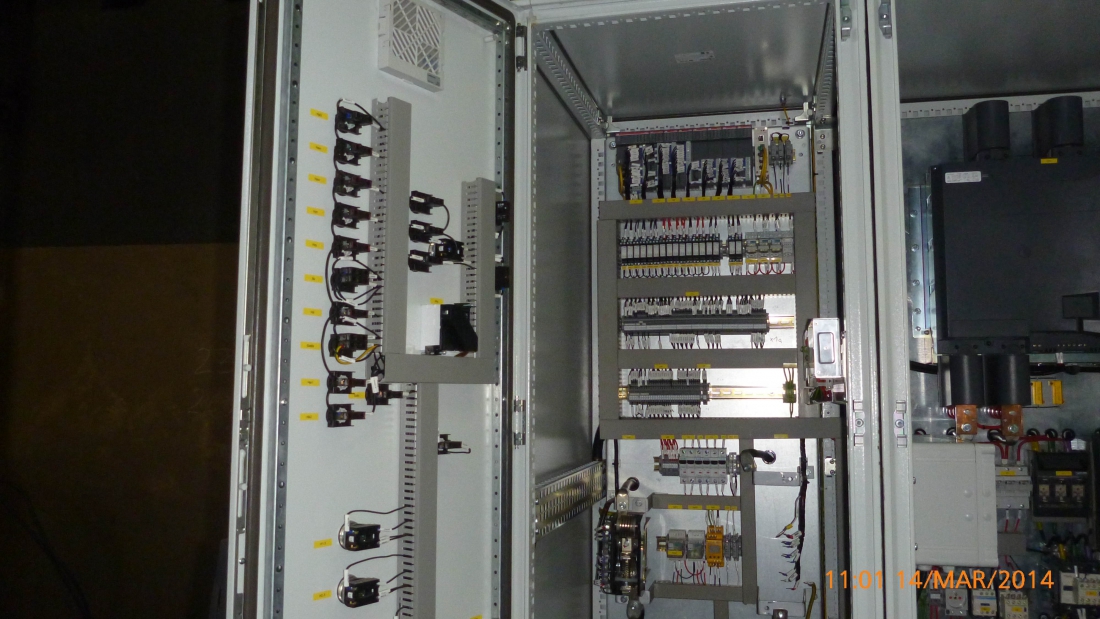

Po osiągnięciu obrotów podsynchronicznych rezystor ten zostaje zwarty, silnik otrzymuje pełne wzbudzenie i następuje synchronizacja z siecią zasilającą. Prawidłowy przebieg rozruchu i synchronizacji oraz stan pracy ustalonej kontrolowane są przez zabudowany w szafie SRS sterownik programowalny PLC.



Zdjęcia:
